普惠牌200X可調先導式減壓閥介紹
200X先導式減壓閥、可調先導式減壓閥結構圖、先導式減壓閥工作原理，河北普惠提供。普惠牌YSA416消防減壓穩壓閥 的代表產品，既能減壓又能穩壓。有需求撥打15226715191。供應的口徑有 小DN40， 大DN600；壓力等級有三種：1.0MPa、1.6MPa、2.5MPa；主身材質鑄鐵：HT200和QT450；主配件黃銅。常年現貨。
200X先導式減壓閥主要參數
公稱壓力：1.0MPa-1.6MPa-2.5MPa；
低動作壓力： ≥0.02MPa；
規格口徑：50到600mm；
介質溫度：0到80度；
適用介質：清水；
連接形式：法蘭；
殼體材質：鑄鐵或黃銅。
200X先導式減壓閥工作原理
YSA416減壓穩壓閥是200X先導式減壓閥 代表產品，YSA416消防減壓穩壓閥通過導閥調節閥后所需壓力，控制主閥流量。當先導式減壓閥后壓力低于設定值時，導閥立即釋放主閥控制室壓力，使閥瓣做適度的開啟。當先導式減壓閥后壓力達到設定值時，主閥控制室壓力增加，使閥瓣開度變小直到關閉。YSA416減壓穩壓閥，可根據現場需要設定閥后壓力，同時閥后壓力不會因為閥前壓力變化而變化，也不會因為閥后流量變化而改變閥后壓力。
200X先導式減壓閥結構圖
下圖的圖片就是200X先導式減壓閥結構示意圖，從圖片中可以看出，組成這個先導式減壓閥主要部件有：1.閥身主體，內部閥瓣，彈簧。圖片中的截留口是全關閉的狀態，截留口是那個閥軸的 下部靠的那個閥瓣處。從圖中能看出，此閥門有三大部分，上閥門腔，有彈簧的就是上閥腔中，中間是閥的內臟部分；截留口以下是下閥腔。

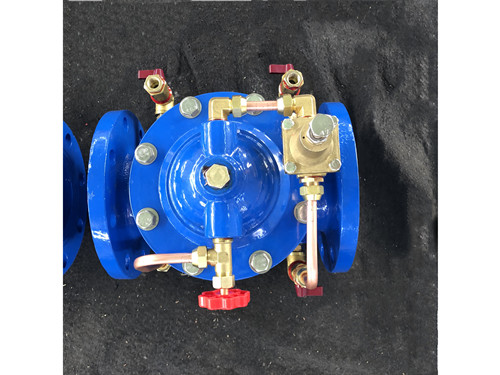

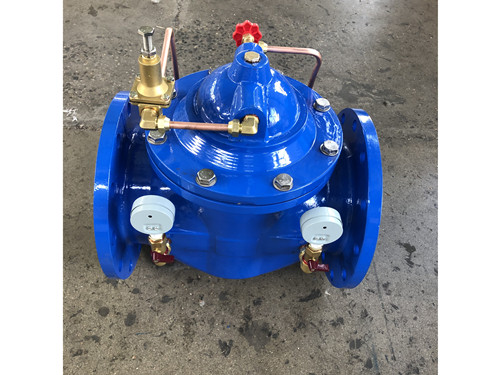

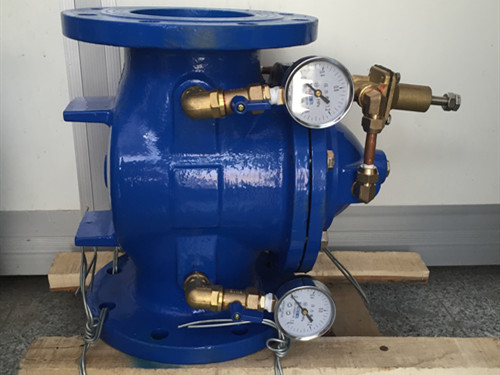

2.主閥外部配套，組成部分件主要有：先導減壓頭、銅管兩根、針閥一個。在DN200以上較大口徑的成品銅管上配套有銅球閥。并另可要求配置壓力表。
 |
YSA416消防減壓穩壓閥、200X先導式減壓閥安裝要求請參考也可Y系列可調式減壓閥安裝要求和以下要求：
1.建議在管網系統中安裝排氣閥，以便減壓閥能穩定工作。
2.安裝時應注意閥體箭頭標注方向。為方便維護保養,應在減壓閥周圍留 空間。
3.進出口壓力應不小于0.2Mpa，小于0.2Mpa穩壓性能變差(出口壓力誤差加大)。
200X先導式減壓穩壓閥現場偶爾遇到的問題及排除方法
現象 | 原因 | 排除方法200X先導式減壓閥 |
不減壓穩壓 | A. 進出水口方向 B. 主閥膜片破損 C. 針閥未開啟 D. 球閥未開啟 E. 可調減壓膜片損壞 F. 閥體內有異物 | A. 調整過來200X先導式減壓閥 B. 換主閥膜片 C. 開啟針閥 D. 開啟球閥 E. 換可調減壓閥膜片 F. 清理 |
有導常聲音 | A. 閥體內有異物 B. 關閉速度過快200X先導式減壓閥 | A. 雜質 B. 調節針閥開啟度200X先導式減壓閥 |
200X先導式減壓閥安裝調試維護說明
1.在管網中安裝時，應注意水流方向與閥體箭頭一致。
2.在閥前 安裝Y型過濾器，防止污物進入閥內而影響靜壓效果。
3.閥前閥后要安裝閘閥以便維修。
4.針閥開啟度為1/4圈，控制閥處于全開位置。
5.200X先導式減壓閥初始運行時減壓閥閥前的閘閥應緩慢徐徐開啟，不能一舉全開。如果發現不減壓時。將閥前閘閥關閉，將后水放掉，再徐徐從 給水，即可減壓。
6.200X可調先導式減壓閥調整壓力需在靜壓狀態下進行，即閥后閘閥處于關閉狀態下進行。將導閥調節螺桿順時針方向旋轉，閥后壓力增加逆時針方向旋轉閥后壓力降低，調好所需壓力將鎖母。如果調壓時超過所需壓力值，需將閥后壓力降低后，重新由低往高處調。
7.200X可調先導式減壓閥運行中如出現"獵振"現象(周期性開啟或關閉)時，應順時針方向再輕微關小針閥，降低截流口關閉速度，"獵振"現象。
YSA416消防減壓穩壓閥同系列產品有KYF型浮球式液壓水位控制閥，水力電動控制閥，緩閉消聲止回閥，500X持壓泄壓閥等。歡迎點擊查看了了解 多！

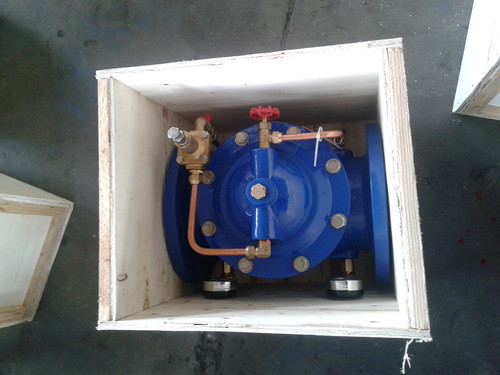

普惠閥門 200X可調先導式減壓閥、 ，免費提供安裝方案。發貨采用標準木箱包裝可以直接出口不用換包裝。200X可調先導式減壓閥咨詢撥打電話03178294124。
 |
